| 모델명 | 탈착식 스텐연도 60 | 이외 평수 |
|---|---|---|
| 난방면적(㎡/p) | 180㎡ (60P) | 이 외 평수는 주문제작함 (15~20일 소요) |

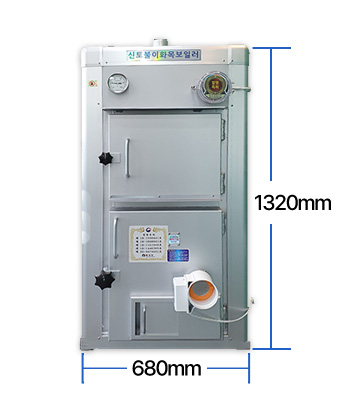

| 제품규격(폭x높이x길이) | 680X1320X1390 (단위:mm) | |
| 순수화실(폭x높이x길이) | 510X510X1000 (단위:mm) | |
| 관수량(L) | 400 | |
| 중량(Kg) | 350 | |
| 설비방식 | 무압설비, 디자인비별도 | |
| 공통사항 | 참나무, 2~3년이상 건조목, 쪼갬목 | |
| 강제 송풍시 나무가 2.3배 더 소요해서 지양함. A/S없는 자연통풍식 신제품 출시 | ||
| 보일러실 내에 위치함 | ||
| 스텐연도 직관 4m이상 | ||
※ 제품 규격은 제품의 품질 향상을 위해 변경될 수 있습니다.
※ 전 제품은 입금 완납 후 출고가 진행됨을 공지합니다.
현장의 환경과 여건에 따른 설계 적용(On site treatment system)과 30년간 최고의 화목보일러를 연구, 설계, 제조하는기술력 보유
01. 열효율 향상 전통 구들 방식을 현대 과학에 재접목한 열응축 구조로 거꾸로 일체 연소(특허 제10-1068043호)
02. 화목 절약 화실 내 열기를 유지해 화목 최대 칼로리 유도 나무 소요량 최소화(특허 제10-1068043호)
03. 난방수 온도 유지 화염이 연소실 상층부까지 근접해 난방수 뜨겁게 유지
04. 안전성 화염 열기차단판으로 역풍을 방지하여 안전성 확보
05. 피해 방지 특허 적용 도어의 완전 밀폐구조로 화재 및 화상 피해 방지(특허 제10-1446509호)
06. 무압 안전설계 관체 대기 개방식 안전설계로 폭발 위험 없음
07. 열회수율 향상 문틀없는 워터재킷형으로 방출되는 열손실 없음 (특허 제10-1446509호, 특허 제30-0657748호)
08. 수명 연장 목초액 처리가 용이한 외부 연도 구조로 보일러 수명 연장(특허 제10-1161048호, 특허 제20-0474692호)
09. 내구성 향상 화실 내부 바닥면 캐스터블 양생으로 난방수 보온과 내구성 상승(특허 제30-0510668)
10. 과연소 제어 자연 연소 시스템으로 화목의 과연소 제어 자동급수장치 사고 미연 방지와 보일러 과열 차단
11. 무연 보일러 2차, 3차 연소구로 연기 없는 무연 보일러
12. 맞춤제작 용도별, 지역별 출력 칼로리 맞춤 제작
(앞쪽이 높으면 문이 확 열리지 않아 안전합니다. 2~3cm)
난방라인에 찌꺼기가 많으면 보일러 수명이 짧아지며, 열효율에도 차이가 납니다.
배관체결한 후 직수가 정상적으로 차는지만 확인하시면 됩니다. 철보일러인 경우는 6개월~1년마다 부식방지제나 부동액을 첨가하면 철의 산화를 막아 보일러의 수명이 길어집니다.
보충수(하이원 흰색)거치대와 보충라인을 확인하세요. 항상 보충라인은 보일러 아래쪽으로 합니다. 하이원으로 물이 공급이 되는 지를 확인하세요
겨울철 급수라인이 얼어서 자동급수가 안 될 수가 있으니 동파방지에 유념하시기 바랍니다.
연도는 직관을 기준합니다. 화목보일러는 화목난로가 아닙니다. 만약의 경우 횡으로 가야한다면 횡으로 간 거리의 두배이상이 위쪽으로 꽂아야 하는 연도길이입니다.
저희 화목보일러는 연통설치를 직관4m 기준으로 설계해놓았습니다. 연통청소도 염두에 두고 설치해야 합니다. 연통을 구부리는 부분에 나무재가 채여서 연기가 못 빠져나오면 보일러 화실 앞으로 연기가 나옵니다. 정상적인 연통직관 설치로 보일러의 수명이 오래갑니다.-보일러 몸체의 연통 설치부분에 직관으로 꽂지 않고, 앨보를 꽂아서 꺾으면 목초액 청소가 안 되며 ,목초액이 수분을 빨아들이는 스펀지의 역할을 해서 보일러의 수명이 정상적으로 가지 않고 기대 이하로 빨리 부식됩니다. 소비자의 현명한 선택이 필요한 부분입니다. 지붕이 샌드위치 판넬의 경우는 스티로폼을 열기가 안 닿을 만큼 많이 파낼수록 안전합니다. 연통을 설치한 후 바람에도 흔들리지 않도록 철사나 시멘트로 고정하십시오.

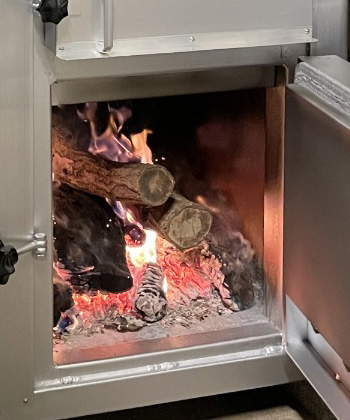

나무를 쪼개고 말릴수록 목초액이 적게 나오며 화력이 세집니다. 통나무는 시름시름 연기가 나고 말리는 것으로 연료만 소모됩니다. 잔가지와 쪼갠나무 굵은 나무를 적절하게 내 집 평수와 지역에 맞게 조절하는 게 관건입니다. 저희 화목보일러는 “나무가 적게 드는 ”것이 확인된바 몇 kg이 든다고 못 박아서 고객이 준비해야 하는 부분이 적게 느껴지게 과장하지는 않습니다. 타사의 화목보일러를 저희 화목보일러와 교체하신 분은 앞서 넣던 나무 량을 넣으면 안 됩니다.(저희 화목보일러의 칼로리 계산은 기름보일러 칼로리의 50%효율을 기준으로 설계하므로 실제로 칼로리가 많이 나옵니다.) 절반정도로 줄여서 넣어보시고, 다시 나무 량을 줄여서 실험해 보시기바랍니다. 또한 화실에 나무가 다 타고 없다고 해서 다시 나무를 채우지 마시고, 온도계의 온도를 확인한 후에 50도 정도로 내려 갈 때 나무를 넣으시면 됩니다. 그리고 화실 문이 3중으로 되어있어 화실 내의 불길이 안보이고 안 나오므로, 생나무를 금방 베어 와서 떼시던 분은 말린 나무, 쪼갠 나무를 사용하시면 나무가 적게 듭니다.
보일러 주변에 가연성물질(휘발유, 신나, 가스통, 신문지 등)이 없어야 합니다. 보일러와 나무사이의 야적거리는 2m이상거리를 두세요. 특히 처음 화목보일러를 사용하시는 소비자는 나무 떼는 방법, 목초 액이 덜 생기도록 하는 방법, 청소하는 방법 등을 내 집에 맞추어 연구해야 합니다. 설치 초기시의 열효율을 유지하려면 목초 액이 일정량이상 붙기 전에 잔가지 등을 넣어 목초 액을 태워야 합니다. 어느 한계이상 목초 액이 붙으면 나무를 평상시보다 많이 넣어도 온도가 올라가지 않고, 연기가 보일러 앞문으로 나오며, 보일러 내부에 물이 흘러내리고 , 그을음이 생기고 , 결로가 보일러 앞쪽까지 나오게 됩니다. 목초 액 덩어리는 솜처럼 결로를 계속 빨아 들여 철을 부식시키고 수명을 단축시킵니다. 목초 액이 안 생길수록 정상적으로 사용하고 있는 것입니다. 목초 액이 발생하기 시작하면 문제가 생기기 시작하는 증상이오니 원인을 찾아 신속히 조치하십시오.
난방수가 끓어도 팽창탱크 안으로 들어가도록 보충수 뚜껑 속으로 오버플로를 집어 넣어 밖으로 스팀이 새지 않도록 설비하십시오. 팽창탱크가 작아 끓어 넘쳤을 때는 즉시 부식방지제를 보충해야 합니다. 만약 팽창탱크가 고장 나서 물 보충이 안 된 상태로 보일러를 사용하면 철이 삭아서 수명이 단축됩니다.
출력이 HIGH일 때 ON표시됨(적색램프)
설정 시에만 ON됨(녹색램프)
POWER KEY로 전원을 ON/OFF하며,OFF시는 다른 키가 동작하지 않는다. ▼ 또는 ▲키가 움직이는 순간 설정LED가 ON되며 설정 값이 표시된다.설정온도를 바꾸고, 3초 동안 키의 변경이 없으면, 설정LED가 OFF되며 현재온도가 표시된다.
▼ ▲ 키를 동시에 3초 누르면 FUNCTION의 시작인 Stn 표시가 나타난다. Stn - 올림 키를 누르면 - SEn - tIn - rSt 순으로 표시가 나타난다. 원하는 메뉴가 나타나면 ▼ ▲ 키를 동시에 누른다.
SEn 방식 : 센서로 인한 동작 방식으로 원하는 온도 값을 설정하여 준다. 셋팅 방법은 원하는 온도 값을 설정 한 후 ▼ ▲ 키를 동시에 누르는 방식으로 진행한다. 마지막 단계까지 진행하면 SAU가 3회 깜빡이며 설정 값이 저장된다. 셋팅 완료 후 온도설정은 올림,내림 키를 사용하여 설정하며 키 동작이 없으면 3초 후 다시 현재온도가 표시되며 동작된다.
tIn 방식 : 타이머 방식으로서, 주기와 단계를 설정하여 동작하는 방식을 말한다. (타이머 방식을 사용하고자 할 경우, 센서는 반드시 분리하여 준다.) 센서방식 사용 중 온도센서가 단선된 경우, 자동으로 타이머방식으로 변환 동작된다.
온도센서가 단선인 경우, 자동으로 타이머 모드로 변환 가동된다.
온도센서가 합선일 경우, ( 표시 창에 Es가 깜빡이며 출력이 차단된다.)
온수 올림내림 버튼을 사용하여 희망하는 온도를 설정하여 준다. 올림 또는 내림 버튼을 누르면 설정온도 표시 창의 온도가 증가 또는 감소한다.
보일러 조절기의 전원을 ON / OFF 할 경우 조절기 우측의 전원버튼을 사용하여 ON/OFF 하여준다. (OFF 시는 아무 표시가 나타나지 않는다.)
강제적으로 송풍기 동작을 ON/OFF 할 경우 사용한다. (임의로 송풍기 제어가 가능하며, 가동 또는 정지 후 다시 동작 시 정상 운전한다.)
설정/현재 온도 : 현재 보일러 에 설정된 온수온도 와 현재 물 온도를 표시하여준다. 설정온도는 변경 시 즉시 적용 표시되며, 현재온도 또한 온수온도가 상승 또는 하강하면 즉시 표시된다.
열림 : 열림 램프가 켜지면, 현재 순환모터가 동작하는 상태이다.
닫힘 : 닫힘 램프가 켜지면, 현재 순환모터가 동작하지 않는 상태이다. (순환모터의 동작에 따라 열림 닫힘 램프가 교차하며 ON/OFF 동작한다.)
열림 : 열림 램프가 켜지면, 현재 공기모터가 열림(송풍기 가동) 상태이다.
닫힘 : 닫힘 램프가 켜지면, 현재 공기모터가 닫힘(송풍기 정지) 상태이다. (공기모터(송풍기)의 동작에 따라 열림 닫힘 램프가 교차하며 ON/OFF 동작한다.)
메인 조절기의 기본 동작은 설정온수 온도에 따라 현재온수 온도를 감지하여, 공기구멍(송풍기)를 ON/OFF 하여 주는 방식이다. 현재온도가 설정온도보다 낮으면 공기구멍을 열어주거나 또는 송풍기를 가동하여 연소동작을 하며, 현재온도가 상승하여 설정 온도에 도달하면, 공기구멍을 닫아주고 순환펌프를 가동하여 난방을 하는 방식이다. 메인 조절기 자체 동작 시 이러한 원리로 동작하며, 룸콘 통신 연결 시는 실내온도를 기준으로 순환펌프를 가동하며, 공기구멍 또는 송풍기는 온수온도에 따라 동작한다.
| 현재온도 표시창 | 에러내용 | 처리방법 |
|---|---|---|
| EO | 온수센서 단선 | 온수 센서가 단선된 경우 발생한다. (모든 동작 정지) 센서의 결선상태 확인, 컨넥터 빠짐 등의 경우 확인 - 에러 해지 시 자동 복귀한다. |
| ES | 온수센서 합선 | 온수 센서가 합선된 경우 발생한다. (모든 동작 정지) 센서의 결선상태 확인, 연장 사용시 결선상태 확인 - 에러 해지 시 자동 복귀한다. |
| Ht | 온수온도 과열 | 온수 센서 감지 온도가 과열온도를 초과한 경우 발생한다.(순환펌프 동작) 보일러 점검 - 온수 센서 자체 불량인지 확인한다. 에러 해지 시 수동 복귀한다. |
| ER | 광 센서 에러 | 설정상태 확인 ( 셋팅 모드에 들어가서 광 센서 사용 안 함 으로 설정한다.) |
실내온도 설정 : 룸 콘 상단 실내 온도표시 우측 편에 올림 혹은 내림 버튼을 살짝 터치하여 준다. (손을 대고 있으면 연속적으로 설정온도가 상승 또는 하강 한다.)
온수온도 설정 : 룸 콘 하단 온수 온도표시 좌측 편에 올림 혹은 내림 버튼을 살짝 터치하여 준다. (손을 대고 있으면 연속적으로 설정온도가 상승 또는 하강 한다.)
급탕 설정 : 급 탕 을 설정 하고자 할 경우, 급탕 버튼을 살짝 터치하여 주면 된다. 급 탕 설정 시 동작 중이던 순환 펌프는 무조건 정지한다. (실내온도 설정 불가)
전원 on/off : 전원 버튼을 터치 하여 주면 부 저음 과 함께 조절기의 전원이 off되며 , 다시 누를 경우 전원이 on 된다. 룸 콘 조절기의 전원을 off할 경우 메인 조절기의 전원도 off된다.
[ 선택 ] 버튼을 터치 하여 주면 순서대로 난방 , 절약 , 외출 램프가 반복적으로 점등 설정된다. 이러한 방법으로 기능을 선택하며 선택 즉시 자동으로 변환 동작 한다.
절약운전 : 절약운전 선택 시 연소가 가동되는 시간 동안 on/off 주기가 나뉘어 동작 한다.
외출동작 : 외출 선택 시 실내 온도가 15℃ 이하로 떨어질 경우 보일러가 가동되어 15℃를 유지하여 준다.
난방운전 : 일반적인 운전 방식으로 온도에 따른 순환펌프 동작 방식이다.
| 실내온도 표시창 | 에러내용 | 처리방법 |
|---|---|---|
| EO | 실내센서 단선 | 실내 감지 온도 센서가 단선된 경우 발생한다. (온수설정온도에 따라 동작한다.) 룸 조절기의 점검이 필요하다. - 에러 해지 시 자동 복귀한다. |
| ES | 실내센서 합선 | 실내 감지 온도 센서가 합선된 경우 발생한다. (온수설정온도에 따라 동작한다.) 룸 조절기의 점검이 필요하다. - 에러 해지 시 자동 복귀한다. |
| nC | 룸콘 통신 점검 | 통신이 안 되는 경우 발생 - 보일러에 부착된 메인 조절기 전원상태를 확인한다. (3p선이 색상에 맞도록 결선 되었는지 확인 , 통신선 단,합 선 확인) |
화목보일러 사용시 화재와 안전사고는 사용자의 사용 미숙과 관리 부주의에 의한 원인이 대부분이므로 항상 경계심을 가지고 제품의 사용방법에 대해 잘 숙지한 후 관리해야합니다. 화목보일러로 인한 사고는 겨울철 집중적으로 발생하며 그 모습은 화재와 폭발등입니다. 자나깨나 불조심을 합시다!
화재의 주원인은 목재주입구에서의 불티 날림으로 인한 주변 가연물의 발화, 제대로 건조되지 않은 나무나 송진이 많은 소나무 등을 땔감으로 사용해 연통에 인화성 타르성분이 쌓임으로 인한 연통 과열, 태우고 난 재를 그대로 버리고 방치해 잿더미에서 남은 불씨의 날림으로 인한 화재 등이 있습니다.
화목 보일러의 폭발은 대부분의 화목 보일러가 폐쇄형 구조라 기온이 영하로 떨어지면 배관과 배출구가 얼거나 이물질이 들어가 배관이 막혀 보일러 가동시 발생된 수증기가 제대로 배출되지 못해 내부 압력상승으로 인하여 발생하게 됩니다.
그래서, 숨구멍(오버플로)이 얼지 않도록 해야하며, 반드시 오버플로를 열어두셔야 됩니다.
화목보일러 설치 시 보일러는 불연재로 구획된 별도의 실에 설치해야 하며 보일러 주위에는 땔감등의 가연물을 방치하지 말고, 2M 이상의 이격거리를 유지하고 보일러 주변 배관의 철저한 보온조치를 해야 합니다.
보일러 주변에는 소화기를 비치해 유사시에 즉시 화재를 초기진압할 수 있또록 해야 합니다. 화목보일러는 불과 관계되어 항상 위험성이 잠재돼있으므로 그에 대한 화재 및 안전사고 예방에 만전을 기해 경계심을 늦추지 않도록 해야 합니다.
보일러 연통 청소를 주기적으로 해 연통화재를 예방하고 연통 청소시에는 보일러 내부의 불씨가 모두 소진된 후에 해야 합니다.
그렇지 않으면 역품으로 인해 화상을 입을 수 있습니다. 타고 남은 재는 바로 그대로 버리거나 방치하지 말고 불이 안붙는 깡통같은 통에 담아서 물로 불씨를 제거한 후 (며칠 뒤)에 흙으로 덮습니다.
화목보일러의 가장 불편한 진실은 바로 연료인 나무로 인한 목초액!
목초액은 새벽녘 보일러온도 60도 이하에서 보일러실 내외의 기온차로 인해 생깁니다. 목초액은 청소과정을 통해 비교적 적게 생기게 할 수 있습니다. 여러 가지 조건에 맞추면 목초액이 안나올 수도 있으나, 나무보일러를 못 때는 사람을 기준으로 한다면 시행착오의 과정이 길어집니다.
기름보일러나 가스보일러는 안정된, 규격화된 연료 사용으로 인해 청소과정이 거의 필요치 않으나 화목보일러는 연료가 비규격화된 나무인 관계로 청소과정이 필요합니다. 나무의 상태가 가장 중요한데요. 장작형태로 2~3년간 재어놓은 형태는 목초액이 거의 안생깁니다. 또한 나무의 종류가 참나무, 아카시아, 피죽 형태의 나무는 열량도 잘나며 좋은형태입니다. 특히 주의할 점은 생나무, 소나무, 과수나무등은 비중도 약하고 목초액도 많이나와 목초액을 많이 생성하여 보일러의 수명도 줄이고 열도 안나서 오히려 나무소비량이 늘어나며 불편을 초래합니다. 목초액 청소는 보일러 내부에 찐득찐득한 타르가 타서 없어지도록 잔가지나 불쏘시개를 넣어 '확' 열을 내서 태우며 보일러 내부와 연도를 긁어내는 것입니다.
만약, 나무를 투입하려고 화실문을 열 때 안나오던 연기가 문 앞쪽으로 나오기 시작하면 보일러 내부에 목초액이 부착한 상태이므로 빨리 청소를 해서 연기가 안나오도록 조치해야 합니다. 목초액이 들어 붙어 한계치 이상이 되면 예전과 다르게 나무를 많이 넣어도 온도가 안 오릅니다. 또한, 연통이 꽉 막힌경우도 같은 형태입니다. 이럴 때는 연통을 뽑아내서 새연통으로 교체하든지, 연통을 말린 후 툴툴 떨어 내고 다시 꽂아서 사용해야 합니다.
